お客様の標準室で、世界標準レベルの校正作業を行う計測器、標準器です。



抵抗ブリッジとは:(詳細は)

MIの抵抗ブリッジは直流方式です。計測電流は直流です。計測回路に内在する浮遊容量等、計測誤差に起因するインピーダンスを気にする必要はありません。



MIブリッジ(Accubridgeの製品ライン)のリストです。

(縦軸:不確かさ

 横軸:抵抗値)

直流抵抗ブリッジ 自己校正機能付き

抵抗計測装置 自己校正ADCC  AccuBridge® 6020Q(0.01Ω ~100kΩ) 15ppb

計測データの安定待機に、何10個もダミー収集は必要ありません。



世界最高峰の精度を実現した抵抗ブリッジです。100kΩまでの標準抵抗器をJCSS校正するツールです。

公的機関による精度確認サービスも利用できます。(0.01ppmレベルです)

トロイドコイルはパーシャル ターンを採用しています

計測不確かさ0.015ppmを達成。



計測範囲 0.01Ω 100kΩ

QHRと組み合わせ活用可



詳細は...

NIST規格で紹介されています。




抵抗計測装置 自動一次 抵抗/温度ブリッジ6010D (0.01Ω~100kΩ) 40ppb

計測データの安定待機に、何10個もダミー収集は必要ありません。

一次の校正機関用の標準抵抗ブリッジです。100kΩまでの標準抵抗器をJCSS校正するツールです。

公的機関による精度確認サービスも利用できます。(ppbレベル)



  1. 抵抗、温度校正に活用
  2. 計測範囲0.001Ω~100kΩ
  3. 精度 40ppb以下
  4. 比率自己校正機能付き
  5. 校正システムを構築する為、レンジエクテンダ、マトリックススキャナと組み合わせ
  6. MIは17025認証を得て、校正の指導、システム設定、設置、校正サービス、文書支援、技術者支援を行っています。

有力な国立、民間の校正機関が、世界中で一般的に活用していただいています。

また品質管理を意識する世界のトップに位置する航空機製造メーカ(ボーイング、ロッキード・マーチン、ノースロップ・グラマン)はMIブリッジを活用していることを公表しています。  その他、各所が公表しています。NISTの規格も、紹介しています。



MIJapanスタッフは、計測器の納入時、運用トレーニングをさせていただいております。ご質問があれば、ご遠慮なく、お問い合わせください。



詳細は...


抵抗計測装置 自動二次 抵抗/温度ブリッジ6242D (0.001Ω~1GΩ) 30ppb

計測データの安定待機に、何10個もダミー収集は必要ありません。

二次の校正機関用の抵抗ブリッジです。

公的機関による精度確認サービスも利用できます。(ppbレベル)





  1. 抵抗、温度校正に活用
  2. 計測範囲0.001Ω~1GΩ
  3. 精度 30ppb以下
  4. 比率自己校正機能付き
  5. 校正システムを構築する為、レンジエクテンダ、マトリックススキャナと組み合わせ
  6. MIは17025認証を得て、校正の指導、システム設定、設置、校正サービス、文書支援、技術者支援を行っています。

詳細は...



NIST規格で紹介されています。






抵抗計測装置 自動一次高抵抗ブリッジ6000B (10kΩ ~1GΩ) 20ppb

 10kΩ~1GΩまでの標準抵抗器をトレースするツールです。2005年に発売、高抵抗校正の標準機種になっています。

 10kΩ~1GΩの抵抗校正を科学し、基本原理にバイナリボルテージディバイダを採用した高抵抗ブリッジです。



  1. 比率自己校正機能付き
  2. 計測範囲10kΩ~1GΩ
  3. 4チャネルのマトリックススキャナ付き
  4. 10kΩの比率校正 精度 20ppb以下
  5. 100MΩの比率校正 精度 0.5ppm以下
  6. 線形性能 5ppb以下
  7. 校正システムを構築する為、電源1000B  110V電圧源、レンジエクテンダ、マトリックススキャナと組み合わせ
  8. MIは17025認証を得て、校正の指導、システム設定、設置、校正サービス、文書支援、技術者支援を行っています。

詳細は...





100TΩまで校正できる通常の高抵抗指示計もあります。






プログラマブル直流電源 1000B

6000Bの外部電源

1.出力電圧0~110V

2.安定性<1ppm、8時間

3. 絶対精度 <40ppm

4.ノイズ <10μV



リーフレットは…。

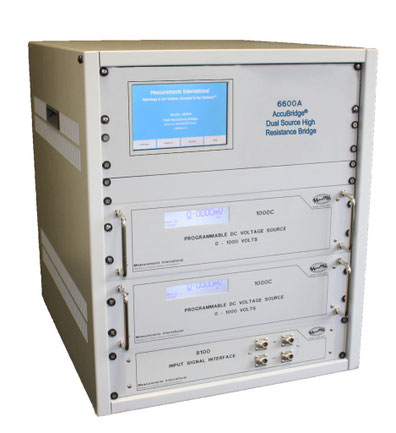

抵抗計測装置 デュアルソース抵抗ブリッジ6600A (10MΩ~10PΩ) 8ppm

NMIで実績があるデュアルソースブリッジです。 100kΩ~10PΩまでの標準抵抗器をトレースするツールです。

現在、販売中のデュアルソース計測器です。世界中の高精度に高抵抗校正を実行する標準室で運用中です。



計測範囲 100kΩ~10PΩ

1G計測不確かさ(例) 8PPM (1:1、10:1)

比率計測, あるいは 直接計測



詳細は...
