お客様の標準室で、世界標準レベルの校正作業を行う計測器です。

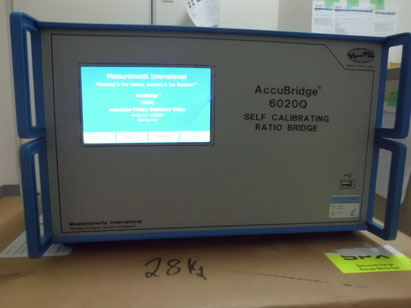

電流比較型ブリッジ  AccuBridge® 6020Q(0.01Ω to 100kΩ)

市販装置で最高精度の抵抗ブリッジです。

15ppb



内部処理で、有効期間がある補正処理は実施しておりません。

温度変化に影響を受けません。

QHRシステムに組み込み、GaAsとグラフェン計測
 Vcr, Vxx
Vxy を計測






特長

1.計測範囲 0.1Ω  100kΩ

2.比率自己校正機能付き(MIオリジナル)、25ビットバイナリー巻電流コンパレータ

3.比率計測精度  < 15 x 10-9 、計測比率 0  14:1

公的機関による精度確認サービスも利用できます。(ppbレベル)

4.線形計測精度 < 5 x 10-9

5.独自設計の電流コンパレータ(25ビット)を使用

6.正面のタッチパネル操作か同梱するPC計測ソフトウェアで操作

7.7 インチのタッチスクリーンとUSBポートを装備

8.4220等マトリックススキャナーと組み合わせてシステム運用。

  レンジエクステンダと一緒に、使用できません。

9.比率誤差の評価はインターチェンジ法を採用しています。(これはMI社のオリジナルです。)

10.比率計測の補正

MIブリッジで仕様の計測精度を補正することはありません。よって経年変化が要因で、計測特性が変化することはありません。 .



6020Q Calibration report (一般市販品で試験)
Resistance ratio Ix       (mA) Reverse rate(s) #A/D readings  Filter time(s) difference (6020Q-CCC) Uc combined
10Ω:1Ω 5 12 8 1 -0.003 0.007
100Ω:10Ω 3 12 8 1 0.001 0.006
1kΩ:100Ω 1 12 10 1 0 0.007
10kΩ:1kΩ 0.3 12 12 1 0.001 0.009
          (単位:ppm)



公開された6010Q、6020Q ユーザ値スト

ユーザ名称 国名
NIST アメリカ
Czech Netrology Institue チェコ
NPL India インド
SMD(Belgium) ベルギー
KRISS 韓国
ダウンロード
6010Q 計測特性3年間の記録
6020Qの以前の機種6010Qは、開発完成以来、既に数年経過しているが、この3年間の計測特性の変化をまとめた。最大で9×10^(-9)、9ppbであった。
6010Q ドリフト3年間.pdf
PDFファイル 8.1 KB
ダウンロード
6020Qリーフレット
AccuBridge-6020Q.pdf
PDFファイル 1.7 MB
ダウンロード
6020Qを使用してQHR装置を評価
2018年7月 CPEMパリで報告しました。最高仕様の直流抵抗ブリッジ6020Qを活用した結果を報告しています。
